平面透视光源系列首发

时间:2023-11-09来源:本站

       在自动化行业日益发展下,自动化设备趋向功能精细化、体积小巧化,对视觉光源的体积大小、照射精度等要求也相应提高。针对金属材质、玻璃材质等产品,常见的具有消除反光、均匀照射的光源:同轴光源、圆顶无影光源(穹形漫反射光源)。项目需要的视野越大,以上两个类型的光源的体积越大,但机械已经设计好的情况下,狭小的空间满足不了大光源的安装要求。

       针对小体积、易安装、具有消除反光、均匀照射效果的特殊要求,我司研发了新视觉光源系列:平面透视光源。平面透视光源同时具有同轴光源和圆顶无影光源的成像效果,可通过改变光源与工件的距离,实现不同的照射效果,可实现消反光、高亮均匀照射。1699495887584709.png

功能特性

1.具有同轴光源和圆顶无影光效果

2.采用特殊光学玻璃,有较强的通透性

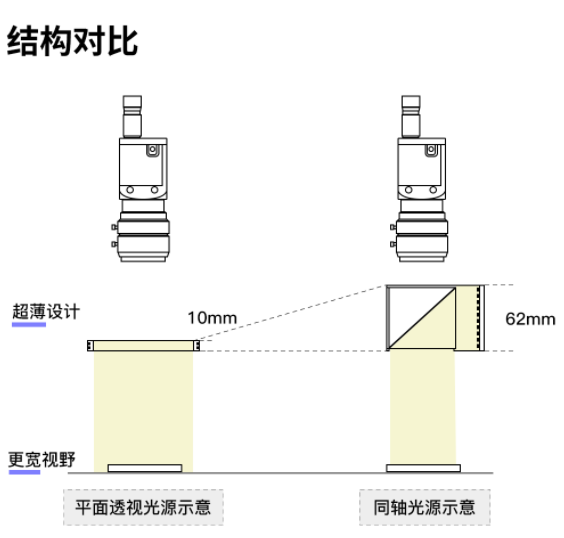

3.结构紧凑,体积小易安装,能适应狭窄的环境

4.广泛应用于高到低距离

5.尺寸规格多样,支持定制



应用环境:

适用多种应用环境

光源采用铝合金材质,硬度大,不易变形,耐摔性强,耐腐蚀性强。


应用领域

1.金属表面、曲面、凹凸面外观及字符检测

2.食品、药品的异物检测

3.反光包装品的字符检测、识别

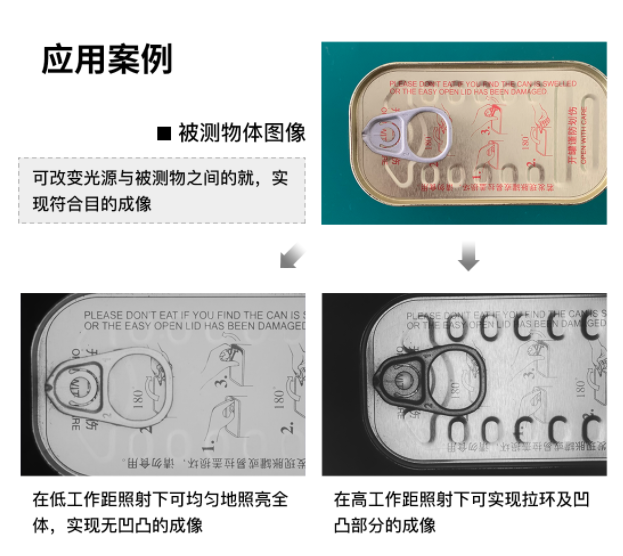

应用案例:

食品罐头的拉环检测对比;


产品型号及主要参数:

产品型号颜色外形(mm)发光(mm)功率(白光)输入电压重量
PPFL022022-A10C1699499803103519.png50x50x10
22x22
24V
PPFL050050-A10C1699499803103519.png75x75x1050x50
24V0.14kg
PPFL096096-B20C
1699499803103519.png125x125x1096x967W24V0.28kg
PPFL150150A10C1699499803103519.png180x180x10150x150
24V0.42kg


产品型号及主要参数:

波长及色温白色W:6000-6500k光源接头SMR-03V-B,大三芯接头
红色R:620-630nm标配线缆0.5米
蓝色B:455-460nm配套控制器选配:模拟控制器、数字控制器、频闪控制器
绿色G:520-530nm
红外IR:850nm、940nm使用寿命(小时)30000-50000
紫外UV:365nm、385nm、395nm
使用环境(室内)

温度:0~40℃

湿度:20~85%非凝结

特殊波长、色温可咨询


紫外和红外光源可根据客户要求定制,更多尺寸和颜色可咨询

*服务:1年质保,免费技术支持,免费出借样品

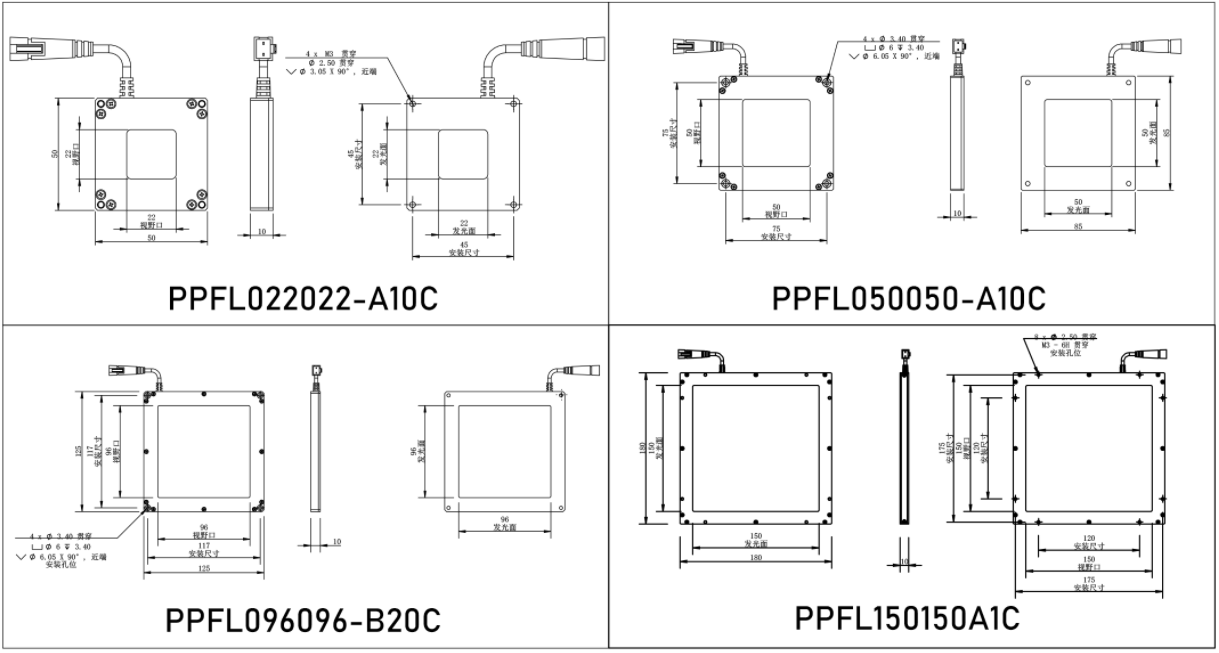

图纸



具体产品网址:http://www.szccoe.com/index.php/productinfo123.html

或与我司销售联系咨询
